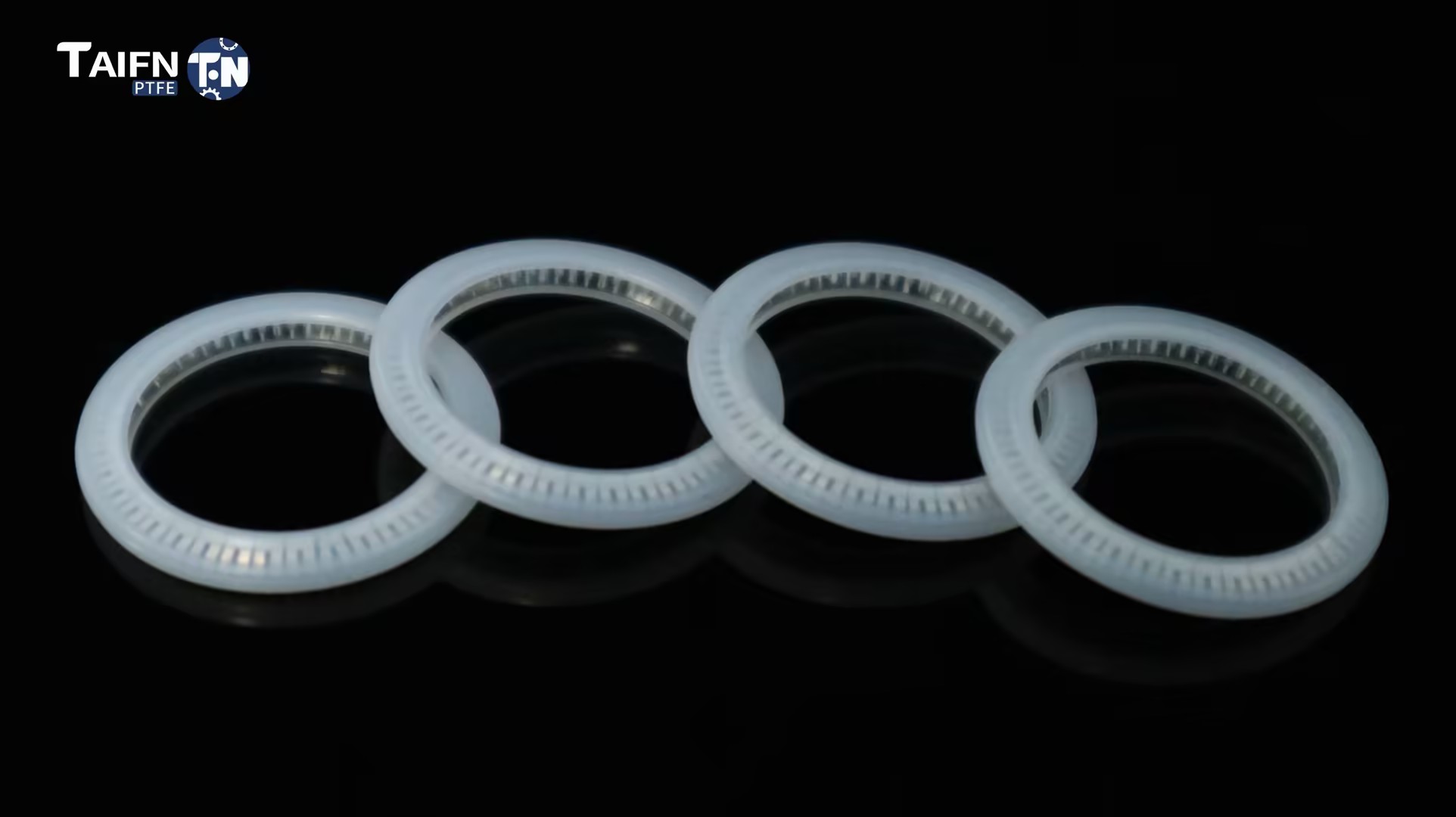

Séala Fuinnmhithe Earraigh de Chineál U

Is éard atá i Séala Energized Earraigh Cineál U ná seaicéad PTFE U-chruthach agus earrach miotail inmheánach, rud a fhágann go bhfuil sé oiriúnach do raon leathan coinníollacha oibriúcháin, lena n-áirítear iarratais statacha, cómhalartacha agus rothlacha. Mar sholáthraí gairmiúil réitigh séalaithe PTFE, tá deimhnithe ISO 9001 agus ISO 14001 ag Taifno, agus comhlíonann ár dtáirgí caighdeáin mar CE agus FDA. Cuirimid seirbhísí saincheaptha OEM ar fáil; bíodh leisce ort sonraí d’iarratais a chur isteach, agus cuirfimid luachan agus beart leantach ar fáil laistigh de 24 uair an chloig.

Seol Fiosrúchán

Cur síos ar an Táirge

Soláthraíonn an t-earrach laistigh den séala earrach U-cineál energized fórsa ina saothraítear rónta faoi choinníollacha brú náid; De réir mar a théann brú an chórais isteach sa chuas U-chruthach, cuireann sé brú ar na liopaí ina saothraítear rónta níos déine i gcoinne an seafta, dá airde an brú, is amhlaidh is déine an séala.

Ina theannta sin, cuireann an t-ábhar PTFE friotaíocht ceimiceach uilíoch den scoth agus raon teocht oibriúcháin leathan -180 ° C go + 200 ° C; tacaíonn sé le brúnna suas le 40 MPa (dinimiciúil) / 60 MPa (statach) agus luasanna líneacha suas le 15 m/s, rud a fhágann go bhfuil sé oiriúnach do raon leathan coinníollacha oibriúcháin.

Cad is Séala Earraigh Fuinnmhithe de Chineál U ann?

Is seaicéad PTFE U-chruthach é séala energized earrach cineál U le earrach miotail taobh istigh. Is eilimint séalaithe aontreoch í atá deartha le haghaidh iarratais slat (séalaithe inmheánach) nó loine (séalaithe seachtrach).

Conas a oibríonn sé:

Brú nialasach: Soláthraíonn an earrach fórsa séalaithe tosaigh, rónta fiú nuair nach bhfuil an córas faoi bhrú

Faoi bhrú: Téann brú córais isteach sa chuas U agus brúnn sé na liopaí séalaithe níos déine i gcoinne an dromchla cúplála, brú = séala níos déine

Féinfhuinnimh: Déanann an t-earrach cúiteamh ar chaitheamh, lamháltais crua-earraí, agus rothaíocht theirmeach, coinníonn sé fórsa róin le himeacht ama

Cineál U vs Cineál V: Cé acu Ceann a Dhíth Agat?

Gné	Cineál U	Cineál V
Treo Séalaithe	Gathach - slata loine, gais comhla	Aiseach — feirí, clúdaigh, aghaidheanna deiridh
Is Fearr Le haghaidh	Séala dinimiciúil (cómhalartach/rothlach)	Séalaithe statach
Raon Brú	Suas go dtí 40-60 MPa	Suas go dtí 60 MPa
Luas	Suas le 15 m/s (cómhalartach)	Íochtarach - rothlach statach nó íseal-luas

Cén Fáth Roghnaigh U-Chineál?

Fadhb	Mar a Réitíonn Cineál U é
Sceitheadh fáinní O ag brú nialasach	Soláthraíonn an earraigh fórsa séalaithe - gan aon "sceitheadh tosaigh"
Díghrádaíonn rubair i gceimiceáin	Tá seaicéad PTFE támh go ceimiceach - pH 0-14, friotaíocht uilíoch
Teipeann leaistiméirí os cionn +150°C	Láimhseálann -180°C go +200°C
Frithchuimilte ard - duillín bata	Tá frithchuimilt is ísle ag PTFE - gluaiseacht mhín, gan aon duillín bata
Teipeann ar fháinní O ar seaftaí atá ag gluaiseacht	Deartha le haghaidh tairiscint chómhalartach agus rothlach - ina saothraítear rónta dinimiciúil
Athsholáthar go minic	Earraigh Cúitíonn do chaitheamh - maireann blianta, ní mhí

Treoir Chomparáide & Roghnúcháin

Cineál U vs O-Ring vs Cineál V

Gné	Séala Earraigh Cineál U	O-Fháinne	Séala Earraigh de Chineál V
Séalaithe Brú nialasach	✅ Is féidir - soláthraíonn an earraigh fórsa	❌ Níl	✅ Tá
Brú - Dinimiciúla	Suas go dtí 40 MPa	Measartha	Íochtarach
Brú - Statach	Suas go dtí 60 MPa	Measartha	Suas go dtí 60 MPa
Teocht	-180°C go +200°C	-180°C go +200°C	-180°C go +200°C
Friotaíocht Cheimiceach	★★★★★ uilíoch	★★☆☆☆	★★★★★
Frithchuimilt	★★★★★ is ísle	★★★★☆	★★★★★
Gluaiseacht Seafta	Cómhalartach & rothlach	Statach amháin	Statach/luas íseal
Caith Cúiteamh	✅ Déanann an t-earrach cúiteamh	❌ Níl	✅ Tá
Is Fearr Le haghaidh	Slata loine, gais comhla	Ginearálta statach	Flanges, clúdaigh
Costas	$$$	$	$$$

Treoir Roghnúcháin Tapa

Má tá do Sheirbhís...	Roghnaigh...
Slata loine, gais comhla - tairiscint chómhalartach	Cineál U le earrach helical / cantilever
Seafta rothlacha - rothlú luas íseal	Cineál U le earrach cantilever
Flanges, clúdaigh, aghaidheanna deiridh - séalaithe statach	Cineál V
Cuspóir ginearálta, ar chostas íseal, meáin ghlan	O-Fháinne
Brú ard (suas le 60 MPa)	Cineál U le fáinní cúltaca
Teocht mhór (-180°C go +200°C)	Cineál U le earrach Elgiloy/Hastelloy
Teagmháil bia/cógaisíochta — comhlíonadh FDA	Cineál U le seaicéad PTFE maighdean

Feidhmchláir Phríomhúla

Tionscal	Iarratas
Próiseáil Cheimiceach	Caidéil loine, gais comhla, imoibreoirí - aigéid, tuaslagóirí, ceimiceáin ionsaitheach
Cógaisíochta	Próiseáil steiriúil, trealamh líonadh - FDA/USP, steiriliú CIP/SIP
Bia & Deoch	Comhlaí sláintíochta, meaisíní líonadh - comhlíonadh FDA, sreabhán CIP
leathsheoltóir	Rónta gáis agus ceimiceacha ard-íonachta, córais folúis - ultra-íonachta
Ola & Gás	Trealamh ceann tobair, comhlaí rialaithe, caidéil — ardbhrú, H₂S
Aeraspáis	Córais hiodrálacha, córais breosla - teocht an-mhór, iontaofacht ard

Feidhmchláir Fhíordhomhanda

Cás-Staidéar 1: Caidéal Ceimiceach – 3x Saol Níos faide

Dúshlán: Bhí gléasra ceimiceach ag athsholáthar O-fáinní rubair ar chaidéil loine ag láimhseáil tuaslagóirí gach 2-3 mhí mar gheall ar at agus cruaite, rud a chuir isteach ar tháirgeadh.

Réiteach: Séala earrach-fhuinnimh de chineál U suiteáilte le seaicéad PTFE lán-charbóin agus 316 earrach cruach dhosmálta. Dearadh groove caighdeánach AS568A coinnithe.

Toradh: Mair na rónta níos mó ná 9 mí, 3x níos faide ná rubar. Sceitheadh nialasach. Síneadh tréimhsí cothabhála ó sheachtainí go séasúir.

Cás-Staidéar 2: Líonóir Cógaisíochta — Comhlíonadh FDA

Dúshlán: Bhí séala ag teastáil ó mheaisín líonadh cógaisíochta le haghaidh táirge steiriúil láimhseála comhla rothlacha. Níorbh fhéidir le O-fáinní rubair pas a fháil i dtástáil insleachta FDA.

Réiteach: Soláthraíodh séala earraigh de chineál U le seaicéad PTFE maighdean agus 316 earrach cruach dhosmálta. Ábhar FDA-chomhlíontach. Doiciméadúchán iomlán curtha ar fáil.

Toradh: Ritheadh tástáil insainte FDA. Mhair an róin timthriallta steiriliú CIP/SIP arís agus arís eile. Gan athsholáthar i 18 mí.

Nóta: Athraíonn torthaí cásanna iarbhír de réir coinníollacha iarratais. Déan teagmháil linn le haghaidh moltaí a bhaineann go sonrach le hiarratais.

Factory Factory Factory Factory

Sonraíochtaí Teicniúla

Airíonna Táirge

Paraiméadar	Luach
Raon Teochta	-180°C go +200°C (ag brath ar ghrád)
Brú - Dinimiciúla	Suas le 40 MPa (le fáinní cúltaca: suas le 60 MPa)
Brú - Statach	Suas go dtí 60 MPa
Luas - Reciprocating	Suas go dtí 15 m/s
Luas - Rothlach	Suas go dtí 1-3 m/s
Ábhar	Seaicéad PTFE + earrach cruach dhosmálta (301/316)
Friotaíocht Cheimiceach	pH 0-14 - beagnach uilíoch
Cineál Séalaithe	Séalaithe gathacha - slat nó loine

Roghanna Ábhar Jacket

Grád	Is Fearr Le haghaidh	Sochar Eochair	Teorainn Cheimiceach
Maighdean PTFE	Ceimiceáin ghlan, iarratais FDA, seirbhís ghinearálta	Friotaíocht cheimiceach Uilíoch, cuimilte is ísle, FDA comhlíontach	Bog - friotaíocht caitheamh níos ísle
PTFE Líonta Carbóin	Ardluais, diomailt teasa, frith-statach	Seoltacht theirmeach, friotaíocht creep feabhsaithe	Ní le haghaidh ocsaídeoirí láidir
PTFE Líonta Gloine	Meáin scríobach, caitheamh ard, sciodar	Neart meicniúil méadaithe, friotaíocht caitheamh	Ní le haghaidh HF nó alcaile láidir
PTFE líonta MoS₂	Meáin ghreamaitheacha, chasmhóiminte íseal, lubricity feabhsaithe	Frithchuimilte laghdaithe, friotaíocht caitheamh feabhsaithe	Ní le haghaidh aigéid ocsaídeacha

Roghanna Ábhar Earraigh

Ábhar Earraigh	Is Fearr Le haghaidh
301 SS / 316 SS	Seirbhís cheimiceach ghinearálta, teocht measartha
316L SS	Friotaíocht creimeadh feabhsaithe - ceimiceáin ionsaitheach, salann uisce
Elgiloy®	Friotaíocht creimeadh den scoth, teocht ard - aeraspáis, criticiúil
Hastelloy® C-276	Friotaíocht mhór creimeadh - ceimiceáin an-ionsaitheach, aigéid
Inconel®	Neart ardteochta - teas foircneach (+260°C+)

Roghanna Cineál Earraigh

Cineál Earraigh	Is Fearr Le haghaidh	Príomhghné
Earraigh Helical	Ardbhrú, dinimiciúil statach/íseal-luas	An t-ualach is airde, réamh-ualach comhsheasmhach
Earrach Cantilever	Séalaithe dinimiciúil, meáin scríobach	Luchtaigh ar imeall na liopaí - gníomh scríobadh
V-Earraigh	Frithchuimilte laghdaithe, brú measartha	Gné earrach bog, cuimilte íseal

Dearbhú Cáilíochta Taifno

Roisín PTFE 100% Maighdean - gan aon regrind, gan aon ábhar athchúrsáilte. Caighdeán comhsheasmhach, baisce tar éis an bhaisc.

Beachtas CNC Meaisínithe - Gan aon chostais mhúnla. Méideanna saincheaptha ó 5mm go 3300mm trastomhas.

Inrianaitheacht Iomlán - Gach baisc inrianaithe ón amhábhar go dtí an séala críochnaithe. Teastais ábhar ar iarratas.

Deimhnithe ISO 9001 — Próisis déantúsaíochta arna ndeimhniú faoi chórais bhainistíochta cáilíochta ISO.

Gráid Chomhlíontacha FDA Ar Fáil - Comhlíonann Virgin PTFE ceanglais FDA 21 CFR 177.1550 agus BfR.

Cóimhiotail Earraigh Ar Fáil - 301/316 caighdeánach SS; Elgiloy, Hastelloy, Inconel le haghaidh coinníollacha foircneacha.

Comhoiriúnacht Chaighdeánach Groove - Oireann sé do ghnáthghiotaí O-fáinne AS568A, DIN 3771.

Test Test Test Test

CCanna

C: Cad é séala earrach fuinnmhithe de chineál U agus cathain ba cheart dom é a úsáid?

A: Seaicéad PTFE U-chruthach le earrach miotail taobh istigh. Rónta ó bhrú nialasach go brú ard (suas le 60 MPa) ar seaftaí atá ag gluaiseacht.

Bain úsáid as é nuair a theipeann ar fháinní O nó ar rónta liopaí rubair, ar slata loine, gais comhla, agus iarratais dinimiciúla a láimhseáil ceimiceáin ionsaitheach, teocht mhór, nó brú ard.

U-cineál vs V-cineál: Tá cineál U ina saothraítear rónta gathacha, le haghaidh slata loine agus gais comhla. Tá cineál V ina saothraítear rónta aiseach, le haghaidh flanges agus clúdaigh.

Má tá tú ag séalaithe le slat ag gluaiseacht: roghnaigh U-cineál.

Má tá flange nó clúdach ina saothraítear rónta: roghnaigh cineál V.

C: Cé mhéad a chosnaíonn séala earraigh cineál U?

A: Braitheann an costas ar thrastomhas, ábhar seaicéad, cóimhiotal earraigh, cineál earraigh, agus cainníocht. Tosaíonn méideanna caighdeánacha thart ar X−X−Y. Méideanna saincheaptha luaite in aghaidh an líníochta.

Costas tionchair cóimhiotal an earraigh: 301/316 SS (caighdeánach, costas is ísle) → Elgiloy/Hastelloy (creimeadh an-mhór / teocht ard, costas níos airde).

Costas tionchair chineál an earraigh: Héiliceach (ualach níos airde) vs cantilever (scríobadh dinimiciúil) vs V-earrach (frithchuimilte íseal).

C: Cad iad na teorainneacha agus na botúin suiteála is coitianta?

A: Teocht: -180°C go +200°C (ag brath ar ghrád).

Brú: suas le 40 MPa (dinimiciúil) / 60 MPa (statach).

Luas: suas le 15 m/s (cómhalartach), suas le 1-3 m/s (rothlach).

Teorainneacha ceimiceacha:

Seaicéad PTFE: ní le haghaidh miotail alcaile leáite ná fluairín eiliminteach.

Líonadh gloine: ní le haghaidh HF nó alcaile láidir.

Líonadh carbóin: ní le haghaidh ocsaídeoirí láidre.

Trí bhotún coitianta:

(1) Damáiste a dhéanamh ar an liopa le linn na suiteála: iniúchadh roimh shuiteáil.

(2) Dearadh ró-ghéaraithe nó míchuí ar an gcroim: tá rónta de chineál U oiriúnach d'iaróga O-fáinne caighdeánach AS568A. Déanann toisí míchearta damáiste don séala.

(3) Suiteáil siar: Tá rónta U-cineál treo. Caithfidh an oscailt U aghaidh a thabhairt ar thaobh an bhrú (áit a dtéann brú isteach san "U").
