Séala Fuinnmhithe Earraigh V-Cineál

Soláthraíonn earrach inmheánach an tséala earrach-fhuinnimh V-cineál fórsa séalaithe tosaigh faoi choinníollacha brú nialasach; Feabhsaíonn brú an chórais an éifeacht séalaithe a thuilleadh - dá airde an brú, is amhlaidh is déine an séala.

Raon teochta oibriúcháin: -180 ° C go + 200 ° C; brú suas le 45 MPa (dinimiciúil) / 60 MPa (statach); luas cómhalartach suas le 15 m/s.

Cad is Séala Earraigh de Chineál V ann?

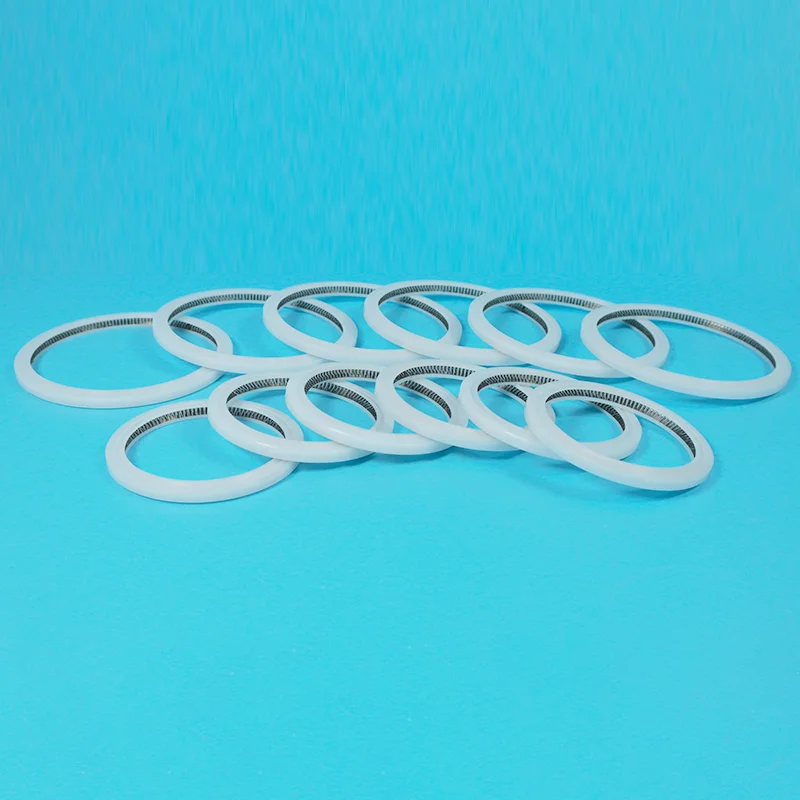

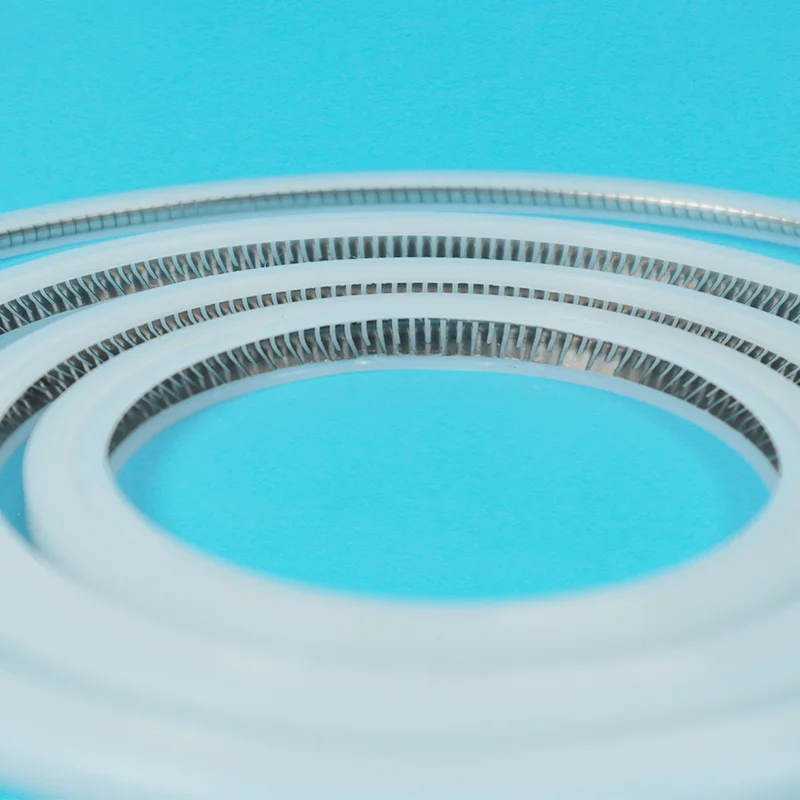

Is éard atá i róin earrach-fhuinnimh de chineál V ná seaicéad PTFE U-chruthach le earrach cruach dhosmálta V-chruthach taobh istigh. Tá dearadh "cantilever" ag an V-earrach a dhíríonn a ualach ar thús cadhnaíochta an liopa ina saothraítear rónta, ag soláthar gníomh glanta iontaofa.

Conas a oibríonn sé:

Brú nialasach: Soláthraíonn V-earrach fórsa séalaithe tosaigh — rónta fiú nuair nach bhfuil an córas faoi bhrú

Faoi bhrú: Téann brú córais isteach sa chuas U agus brúnn sé na liopaí séalaithe níos deacra i gcoinne an dromchla cúplála - brú = séala níos déine

Féinfhuinneamh: Níl gá le fórsa seachtrach chun sláine an tséala a choinneáil

Cineál V vs. Cineál U: Cé acu Ceann a Dhíth Agat?

Cén Fáth Roghnaigh Cineál V?

Treoir Roghnúcháin

Cineál V vs O-Ring vs U-Cineál

Treoir Roghnúcháin Tapa

Feidhmchláir Phríomhúla

Feidhmchláir Fhíordhomhanda

Cás-staidéar 1: Imoibreoir Ceimiceach – 3 bliana náid Sceitheadh

Dúshlán: Bhí gléasra ceimiceach ag sceitheadh ​​ó róin imoibreora ag láimhseáil aigéid ionsaitheacha ag 150°C. Bhí gaiscéid PTFE caighdeánach ag sreabhadh fuar agus ag sceitheadh ​​gach 6-8 mí. Cothabháil ag teastáil múchadh iomlán agus glanadh.

Réiteach: Séala earrach-fhuinnimh de chineál V suiteáilte le seaicéad PTFE líonta gloine chun friotaíocht caitheamh feabhsaithe. Chuir V-earrach fórsa séalaithe seasta ar fáil chun cúiteamh a dhéanamh ar rothlú teirmeach agus luaineachtaí brú.

Toradh: Ní raibh aon sceitheadh ​​ann le breis agus 3 bliana. Níl gá le cothabháil. Cuireadh deireadh le costais bhliantúla múchta.

Cás-Staidéar 2: Líonóir Cógaisíochta – Comhlíonadh FDA Gnóthaithe

Dúshlán: Bhí séala ag teastáil ó mheaisín líonadh cógaisíochta le haghaidh táirge steiriúil láimhseála comhla rothlacha. Níorbh fhéidir le fáinní caighdeánacha O-fáinní pas a fháil i dtástáil inbhainte FDA agus bhí gá le hathchur go minic mar gheall ar ionsaí ceimiceach ó thimthriallta CIP/SIP.

Réiteach: Soláthraíodh séala earraigh de chineál V le seaicéad PTFE maighdean agus 316 V-earrach cruach dhosmálta. Ábhar FDA-chomhlíontach. Doiciméadú iomlán curtha ar fáil.

Toradh: Ritheadh ​​​​tástáil insainte FDA. Mhair an róin timthriallta steiriliú CIP/SIP arís agus arís eile gan díghrádú. Níl gá le hathchur i 18 mí.

Nóta: Athraíonn torthaí cásanna iarbhír de réir coinníollacha iarratais. Déan teagmháil linn le haghaidh moltaí a bhaineann go sonrach le hiarratais.

Sonraíochtaí Teicniúla

Airíonna Táirge

Roghanna Grád Ábhar

Roghanna Ábhar Earraigh

Dearbhú Cáilíochta

Roisín PTFE 100% Maighdean - gan aon regrind, gan aon ábhar athchúrsáilte. Caighdeán comhsheasmhach, baisce tar éis an bhaisc.

Déantúsaíocht Earraigh Beacht - Earraí a mhonaraítear de réir sonraíochtaí cruinne le trealamh CNC.

Inrianaitheacht Iomlán - Gach baisc inrianaithe ón amhábhar go dtí an séala críochnaithe. Teastais ábhar ar iarratas.

Deimhnithe ISO 9001 — Próisis déantúsaíochta arna ndeimhniú faoi chórais bhainistíochta cáilíochta ISO.

Gráid Chomhlíontacha FDA Ar Fáil - Comhlíonann Virgin PTFE ceanglais FDA 21 CFR 177.1550 agus BfR.

Cóimhiotail Earraigh Saincheaptha Ar Fáil - 301/304/316 SS caighdeánach; Elgiloy, Hastelloy, Inconel le haghaidh coinníollacha foircneacha.

CCanna

C: Cad é séala earrach-fhuinnimh de chineál V agus cathain ba cheart dom é a úsáid?

A: Séala seaicéad PTFE U le earrach cruach dhosmálta V-chruthach taobh istigh. Rónta ó bhrú nialasach (soláthraítear fórsa tosaigh san earrach) go brú ard (cuireann brú an chórais na liopaí).

Úsáid é nuair a theipeann ar O-rings nó rónta rubair, i gceimiceáin ionsaitheach, teochtaí foircneacha (-180 ° C go + 200 ° C), brú ard (suas le 60MPa), nó iarratais ríthábhachtacha nuair nach bhfuil sceitheadh ​​inghlactha.

Cineál V vs cineál U: Cineál V le haghaidh flanges, clúdaigh, aghaidheanna deiridh (séalaithe aiseach). Cineál U le haghaidh slata loine, Eascraíonn comhla (ina saothraítear rónta gathacha).

Má tá flange nó clúdach á saothraítear rónta agat, roghnaigh cineál V.

Má tá slat ag gluaiseacht ina saothraítear rónta, roghnaigh U-cineál.

C: Cé mhéad a chosnaíonn séala earraigh de chineál V agus cad é an t-am luaidhe?

A: Braitheann an costas ar thrastomhas, ar ghrád ábhair, ar chóimhiotal earraigh, agus ar chainníocht. Tosaíonn méideanna caighdeánacha thart ar X−X−Y. Méideanna saincheaptha luaite in aghaidh an líníochta.

Costas tionchair cóimhiotal an earraigh: 304 SS (caighdeánach, costas is ísle) → 316 SS (creimeadh feabhsaithe) → Elgiloy/Hastelloy/Inconel (creimeadh an-mhór / teocht ard, costas níos airde).

Am luaidhe:

Méideanna caighdeánacha: 5-7 lá.

Méideanna saincheaptha: 10-15 lá.

Loingseoireacht: aer 5-10 lá, farraige 15-30 lá.

C: Cad iad na teorainneacha agus na botúin suiteála is coitianta?

A: Teocht: -180°C go +200°C.

Brú: suas le 45MPa (dinimiciúil) / 60MPa (statach).

Luas: suas le 15m/s (cómhalartach), suas le 1m/s (rothlach).

Teorainneacha ceimiceacha:

Seaicéad PTFE: ní le haghaidh miotail alcaile leáite ná fluairín eiliminteach.

Líonadh gloine: ní le haghaidh HF nó alcaile láidir.

Líonadh carbóin: ní le haghaidh ocsaídeoirí láidre.

Trí bhotún coitianta:

(1) Damáiste a dhéanamh ar an liopa le linn na suiteála: iniúchadh roimh shuiteáil.

(2) Ró-ghéarú nó dearadh groove míchuí: éilíonn PTFE toisí groove sonracha; déanann dearadh mícheart damáiste don tséala.

(3) Suiteáil siar: Tá rónta V-cineál treo. Caithfidh an V-oscailt aghaidh a thabhairt ar an taobh brú.

Áirímid sonraíochtaí suiteála le gach ordú. Lean iad.
