Mar mhonaróir gairmiúil agus soláthraí naTáirgí PTFE, Taifnocuireann feadáin agus slata PTFE modhnaithe; trí líontóirí athneartaithe a ionchorprú, cuireann na táirgí seo go mór le neart meicniúil, friotaíocht caitheamh, agus airíonna teirmeacha i gcomparáid le PTFE caighdeánach.
Déantar feadán agus slat PTFE modhnaithe a innealtóireacht trí líontóirí athneartaithe, mar shampla snáithín carbóin, snáithín gloine, graifít, MoS₂, cré-umha, nó PPL, a chur le roisín PTFE le linn cumaisc. Cuireann na líontóirí seo go mór le hairíonna meicniúla agus iad ag coinneáil friotaíocht ceimiceach uilíoch PTFE agus tréithe cuimilte íseal.
An t-uasghrádú bunaithe ar PTFE maighdean:
|
Maoin |
Maighdean PTFE |
PTFE modhnaithe |
Luach do Chustaiméirí |
|
Friotaíocht Creep |
★★☆☆☆ Droch |
★★★★☆ Feabhsaíodh go suntasach |
Coinníonn cobhsaíocht tríthoiseach faoi bhrú, níos lú sceitheadh |
|
Caith Friotaíocht |
★★☆☆☆ bocht |
★★★★★ feabhsaithe |
3-5x saol seirbhíse níos faide i gcoinníollacha scríobach |
|
Neart Meicniúla |
★★★☆☆ Measartha |
★★★★☆ Méadaithe |
Oiriúnach do ualaí agus brúnna níos airde |
|
Raon Teochta |
-180°C go +200°C |
-180°C go +260°C |
Cumas ard-teocht |
Tá PTFE Pure bog agus seans maith go sreabhadh fuar (creep) faoi ualach marthanach, rud a fhágann go dtiocfaidh dífhoirmiúchán agus sceitheadh
Soláthraíonn líontóirí treisiú struchtúrach, laghdaítear creep agus feabhsaítear cobhsaíocht tríthoiseach
Díríonn líontóirí éagsúla ar riachtanais feidhmíochta éagsúla, friotaíocht caitheamh, seoltacht teirmeach, nó lubricity
Is féidir an teocht oibriúcháin a leathnú ó +200 ° C suas go + 330 ° C le líontóirí áirithe (cosúil le gráid líonta PPL)

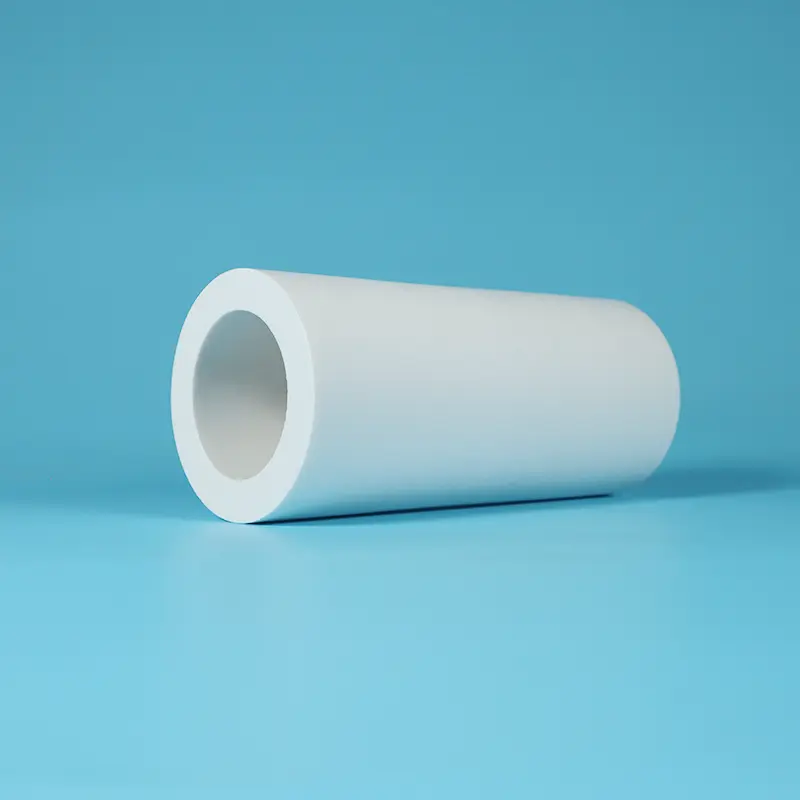

Feadán PTFE Athraithe (Hollow): Ar fáil i trastomhais éagsúla agus tiús bhalla, easbhrúite nó múnlaithe
Slat PTFE Athraithe (Soladach): Ar fáil i slata easbhrúite (suas le fad 1000mm +) agus slata múnlaithe (suas le 600mm + trastomhas)
Comhdhúile PTFE líonta: Líonadh gloine, líonadh carbóin, graifít, líonadh MoS₂, líonadh cré-umha, PPL
Tá comhdhúile PTFE modhnaithe ar fáil le raon leathan líontóirí, agus déantar gach ceann díobh a innealtóireacht le haghaidh sainriachtanais feidhmíochta:
|
Grád Filler |
Ábhar |
Sochar Eochair |
Is Fearr Le haghaidh |
Teorainn Cheimiceach |
Dath |
|
Líonta Carbóin |
15-35% |
Seoltacht theirmeach, frithchuimilte íseal, frith-statach |
Ardluais, diomailt teasa, rith tirim |
Ní le haghaidh ocsaídeoirí láidir |
Dubh |
|
Gloine-Líonta |
15-25% |
Friotaíocht chaitheamh 3-5x, neart méadaithe, creep laghdaithe |
Meáin scríobach, ualach ard, suíocháin comhla |
Ní le haghaidh HF nó alcaile láidir |
As-bán/Liath |
|
Graifít-Líonta |
15-25% |
Frithchuimilt laghdaithe, seoltacht theirmeach |
Imthacaí, rónta dinimiciúla, iarratais sleamhnáin |
Ní le haghaidh ocsaídeoirí láidir |
Dubh |
|
MoS₂-Líonta |
Suas le 5% |
Lubricity feabhsaithe, cuimilte íseal |
Meáin ghreamaitheacha, oibríocht chasmhóiminte íseal |
Ní le haghaidh aigéid ocsaídeacha |
Liath dorcha |
|
Líonta Cré-umha |
40-60% |
Neart is airde agus friotaíocht caitheamh |
Brú an-mhór, ualach trom, caitheamh dian |
Ní le haghaidh aigéid nó uisce salann |
Liath-donn |
|
Líonadh PPL (Polaifeiniléin) |
— |
Friotaíocht teocht ard (suas go dtí +330 ° C) |
Feidhmchláir ardteochta os cionn +260 ° C |
— |
Donn dorcha/Dubh |
PPL (Polaipheniléin) Athraithe PTFE: Is polaiméir aramatach poileistear-bhunaithe teas-resistant é PPL le teocht dianscaoilte 530 ° C agus seirbhís fhadtéarmach suas go dtí 300-315 ° C. Is féidir le comhdhúile PTFE atá líonta le PPL oibriú ag teochtaí nuair a bhogann agus a dhífhoirmíonn PTFE caighdeánach.
|
Maoin |
PTFE íon |
Gloine-Líonta |
Líonta Carbóin |
Líonta Cré-umha |
PPL-líonta |
|
Raon Teochta |
-180°C go +200°C |
-180°C go +220°C |
-180°C go +220°C |
-180°C go +230°C |
-190°C go +260°C |
|
Friotaíocht Creep |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
Caith Friotaíocht |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
Seoltacht Theirmeach |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
|
Frithchuimilt |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
Friotaíocht Cheimiceach |
pH 0-14 |
pH 0-14 (ní le haghaidh HF/alcaile) |
pH 0-14 (ní le haghaidh ocsaídeoirí) |
pH 0-14 (ní le haghaidh aigéid/salainn) |
pH 0-14 |
|
Maoin |
Luach Tipiciúil |
Foinse |
|
Raon Teochta (Carbóin/Gloine/Cré-umha) |
-180°C go +200°C (fadtéarmach) |
|
|
Raon Teochta (Líonaithe PPL) |
-190°C go +260°C |
|
|
Rátáil Brú |
Suas le 8.0 MPa |
|
|
Dlús |
2.2-3.5 g / cm³ (athraíonn de réir filler) |
— |
|
Neart Teanntachta |
18-40 MPa (níos airde ná PTFE maighdean) |
|
|
Fadú |
Laghdaithe i gcomparáid le PTFE maighdean |
— |
|
Próiseas |
Is Fearr Le haghaidh |
Raon Trastomhas |
Príomhghnéithe |
|
Slat/Tube Easbhrúite |
Ailt aonfhoirmeacha, faid fhada |
Slat: suas le 100mm; Tube: éagsúla |
Trastomhas comhsheasmhach, suas le 1000mm+ fad |
|
Slat Mhúnlaithe / Tube |
Trastomhais mhóra, méideanna saincheaptha |
Slat: suas le 600mm+; Feadán: suas le 600mm+ |
Trastomhais saincheaptha, ballaí tiubh |
|
Múnlú Comhbhrú |
Cruthanna casta, comhdhúile líonta |
Éagsúla |
Scaipeadh filler aonfhoirmeach, dlús ard |
Déantar comhdhúile PTFE modhnaithe a tháirgeadh trí líontóirí a chumasc le roisín PTFE, agus ansin iad a mhúnlú nó a easbhrú
Tá slata easbhrúite ar fáil i faid suas le 1000mm+
Is féidir slata agus feadáin mhúnlaithe a tháirgeadh i trastomhais suas le 600mm+ ag brath ar an gcineál filler
Léiríonn táirgí PTFE modhnaithe airíonna meicniúla feabhsaithe go mór thar PTFE íon
|
Tionscal |
Iarratas |
Grád Molta |
|
Próiseáil Cheimiceach |
Suíocháin comhla, comhpháirteanna caidéil, líneálacha píopa, meáin scríobach agus creimneach |
Gloine-líonta nó Carbóin-líonadh |
|
Innealtóireacht Mheicniúil |
Imthacaí, bushings, stiallacha caitheamh, comhpháirteanna sleamhnáin |
Líonadh cré-umha nó líonta le Graifít |
|
Seirbhís Ard-Teocht |
Rónta, comhpháirteanna comhla, feidhmchláir os cionn +260°C |
PPL-líonta |
|
Leictreach & Leictreonaic |
Páirteanna inslithe, nascóirí, comhpháirteanna ard-minicíochta |
Líonadh carbóin (frithstatach) |
|
Ola agus Gás |
Suíocháin comhla, rónta, fáinní loine, brú ard, H₂S |
Gloine-líonta nó Carbóin-líonadh |
|
leathsheoltóir |
Dáileadh ceimiceach ard-íonachta |
Carbóin-líonta (seoltach) |
|
Innealra Ardluais |
Bushings, imthacaí, diomailt teasa ag teastáil |
Carbóin-líonta nó Graifít-líonta |
Línte aistrithe sreabhach creimneach a éilíonn neart meicniúil níos airde
Línte insteallta ceimiceacha in ola agus gáis
Feadánra convoluted le haghaidh nasc solúbtha
Líneálacha píopaí tromshaothair le haghaidh meáin scríobach
Córais láimhseála sreabhán ardteochta (líonta PPL)
Suíocháin comhla (comhla liathróide, comhla féileacán, comhla breiseán): líonadh gloine le haghaidh friotaíocht caitheamh
Fáinní loine agus fáinní cúltaca: carbón-líonadh le haghaidh cuimilte íseal
Bearings agus bushings: cré-umha-líonadh le haghaidh brú foircneacha; graifít-líonadh le haghaidh cuimilte íseal
Páirteanna meaisínithe saincheaptha: cruth ar bith óna dteastaíonn airíonna meicniúla feabhsaithe
Fáinní comhbhrúiteora agus fáinní treorach: carbón-líonadh le haghaidh diomailt teasa
Rónta agus comhpháirteanna ardteochta: PPL-líonta
|
Gné |
PTFE íon |
PTFE modhnaithe |
Cén Fáth Uasghrádú |
|
Neart Meicniúla |
Íochtarach |
Níos airde |
Láimhseálann sé brúnna agus ualaí níos airde |
|
Friotaíocht Creep |
Sreabhadh bocht, fuar faoi ualach |
Feabhsaíodh go suntasach |
Coinníonn cobhsaíocht tríthoiseach le himeacht ama |
|
Caith Friotaíocht |
Íseal |
Feabhsaithe, 3-5x saol níos faide |
Saol seirbhíse níos faide i gcoinníollacha scríobach |
|
Cumas Teochta |
Suas go dtí +200 ° C |
Suas go +260°C (líonta PPL) |
Seirbhís leathnaithe ardteochta |
|
Seoltacht Theirmeach |
Íseal |
Feabhsaithe (Carbóin/Graphite) |
Diomailt teasa níos fearr |
|
Friotaíocht Cheimiceach |
pH 0-14 |
pH 0-14 (spleách ar an líontóir) |
Roinnt teorainneacha ceimiceacha bunaithe ar fhiller |
|
Frithchuimilt |
Ísle |
Beagán níos airde (athraíonn de réir filler) |
Fós féin-bhealaithe |
|
Costas |
$ |
$$-$$$ |
Tugann feidhmíocht níos airde údar le costas níos airde |
|
Más rud é go bhfuil d'iarratas... |
Roghnaigh... |
Cén fáth |
|
Teocht ard (+260°C go +330°C) |
PPL-líonta |
Cumas teocht leathnaithe |
|
Meáin scríobach, caitheamh ard |
Gloine-Líonta |
3-5x saol níos faide i scríobaigh |
|
Ard-luas, diomailt teasa |
Líonta Carbóin |
Seoltacht theirmeach + cuimilte íseal |
|
Brú mhór, ualach trom |
Líonta Cré-umha |
Neart is airde agus friotaíocht caitheamh |
|
Meáin ghreamaitheacha, chasmhóiminte íseal |
MoS₂-Líonta |
Lubricity feabhsaithe |
|
Seirbhís éilitheach ghinearálta |
Gloine nó Líonta Carbóin |
Feabhsú feidhmíochta leathan |
|
Ard-íonacht, iarratais FDA |
PTFE íon |
Gan líontóirí chun friotaíocht ceimiceach a theorannú |
|
Paraiméadar |
Luach |
Foinse |
|
Raon Teochta (Carbóin/Gloine/Cré-umha) |
-180°C go +200°C (fadtéarmach) |
|
|
Raon Teochta (Líonaithe PPL) |
-190°C go +260°C |
|
|
Rátáil Brú |
Suas le 8.0 MPa |
|
|
Trastomhas ar Fáil |
1mm go 600mm+ |
— |
|
Faid Chaighdeánacha |
1000mm (easbhrúite), 100-600mm (múnlaithe) |
— |
|
Tiús Balla |
0.1mm go 50mm (ag brath ar thrastomhas) |
— |
|
Ábhar |
Líonadh PTFE + (Gloine / Carbóin / Graifít / Cré-umha / MoS₂ / PPL) |
— |
|
Dath |
Athraíonn de réir filler (dubh, liath, as-bán, liath-donn) |
— |
|
Paraiméadar |
Luach |
Foinse |
|
Raon Teochta (Carbóin/Gloine/Cré-umha) |
-180°C go +200°C (fadtéarmach) |
|
|
Raon Teochta (Líonaithe PPL) |
-190°C go +260°C |
|
|
Trastomhas ar Fáil |
1mm go 600mm+ |
— |
|
Faid Chaighdeánacha |
1000mm+ (easbhrúite), 100-600mm (múnlaithe) |
— |
|
Caoinfhulaingt Trastomhas |
±0.05mm (cruinneas); ±0.3mm go ±1.0mm (caighdeánach) |
— |
|
Ábhar |
Líonadh PTFE + (Gloine / Carbóin / Graifít / Cré-umha / MoS₂ / PPL) |
— |
|
Dath |
Athraíonn de réir filler |
— |
Roisín 100% Maighdean PTFE:gan aon regrind, gan aon ábhar athchúrsáilte. Caighdeán comhsheasmhach, baisce tar éis an bhaisc
Líontóirí Préimh:Líontóirí ardcháilíochta gloine, carbóin, graifíte, cré-umha, MoS₂, agus PPL ó sholáthraithe deimhnithe
Scaipeadh Líontóra Éide:Cinntíonn cumaisc chun cinn airíonna comhsheasmhacha ar fud
Déantúsaíocht Bheachtais:Ardphróisis easbhrúite agus mhúnlú le haghaidh toisí comhsheasmhacha
Inrianaitheacht Iomlán:Gach baisc inrianaithe ón amhábhar go dtí an táirge críochnaithe. Teastais ábhair ar fáil ach iad a iarraidh
Méideanna Saincheaptha:Trastomhais saincheaptha, faid, agus cumasc filler ar fáil ar iarratas
Am Luaidhe:Méideanna caighdeánacha i stoc (24-48 uair an chloig); méideanna saincheaptha 5-15 lá ag brath ar chastacht agus ar chainníocht
A: Uasghrádú go PTFE modhnaithe nuair a theipeann PTFE íon i do sheirbhís faoi bhrú ard, meáin scríobach, nó rothaíocht theirmeach nó nuair a bhíonn dífhoirmiúchán creep ina chúis le sceitheadh.
Oibríonn Pure PTFE go maith le haghaidh ceimiceáin ghlan, flanges réidh, brú íseal (<30 bar), agus iarratais FDA.
Soláthraíonn PTFE Athraithe saol seirbhíse 3-5x níos faide i seirbhísí éilitheacha, costas tosaigh níos airde, agus costas iomlán níos ísle.
Riail thapa:
Teastaíonn friotaíocht ceimiceach amháin → Pure PTFE.
Teastaíonn friotaíocht ceimiceach + neart meicniúil → PTFE Athraithe.
A:Carbóin-líonadh: Is fearr le haghaidh ardluais, diomailt teasa, iarratais frith-statacha, seoltacht theirmeach, agus cuimilte íseal.
Gloine-líonadh: Is fearr le haghaidh meáin scríobach, ualach ard, agus suíocháin comhla, friotaíocht caitheamh agus neart.
Cré-umha-líonadh: Is fearr le haghaidh brú mhór, ualaí troma, agus caitheamh dian; neart is airde agus friotaíocht a chaitheamh.
PPL-líonta: Is fearr d'iarratais ardteochta os cionn +260 ° C, leathnaíonn sé an tseirbhís go +330 ° C.
Riail thapa:
Teas/luas → Carbón.
scríobaigh → Gloine.
Ualach mór → Cré-umha.
Teocht ard → PPL.
A:Teocht: Tá gráid Carbóin/Gloine/Cré-umha -180°C go +200°C. Is iad na gráid PPL ná -190°C go +330°C.
Brú: Suas le 8.0 MPa.
Ceimiceach: pH 0-14, ach tá teorainneacha sonracha ag líontóirí:
Líonadh gloine: ní le haghaidh HF nó alcaile láidir.
Líonadh carbóin: ní le haghaidh ocsaídeoirí láidre.
Líonadh cré-umha: ní le haghaidh aigéid nó uisce salainn.
Trí bhotún coitianta:
(1) Ag baint úsáide as an filler mícheart do do mheáin: fíoraigh comhoiriúnacht cheimiceach roimh roghnú.
(2) Teorainneacha teochta os cionn: ní leathnaíonn líontóirí an maitrís PTFE thar a theorainneacha; Síneann PPL feidhmíocht cumaisc fhoriomlán.
(3) Ag súil leis an tsolúbthacht chéanna le PTFE íon: tá PTFE modhnaithe níos déine agus níos lú solúbtha. Dear dá réir.
