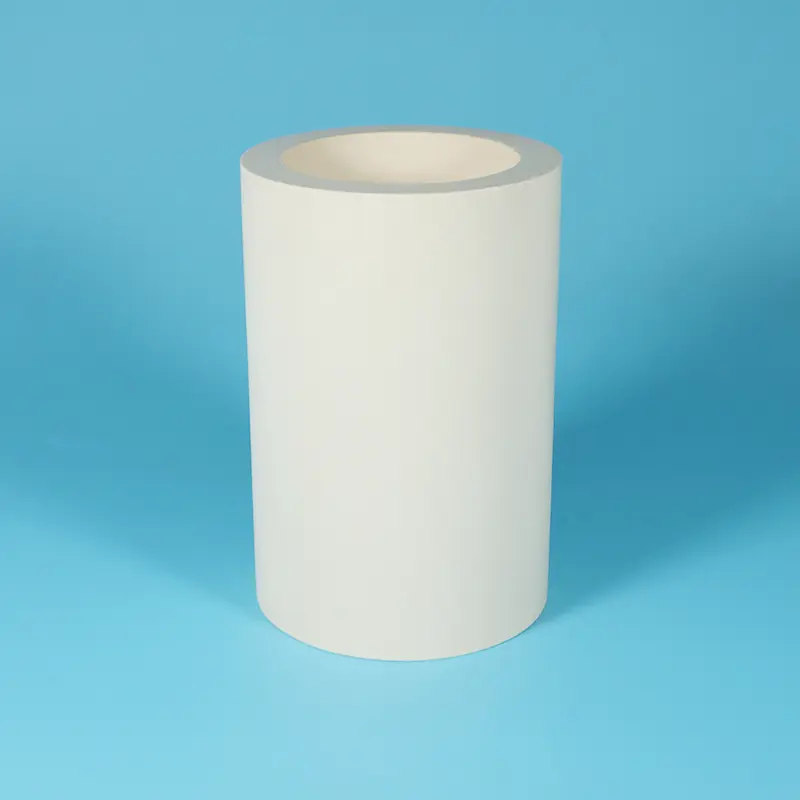

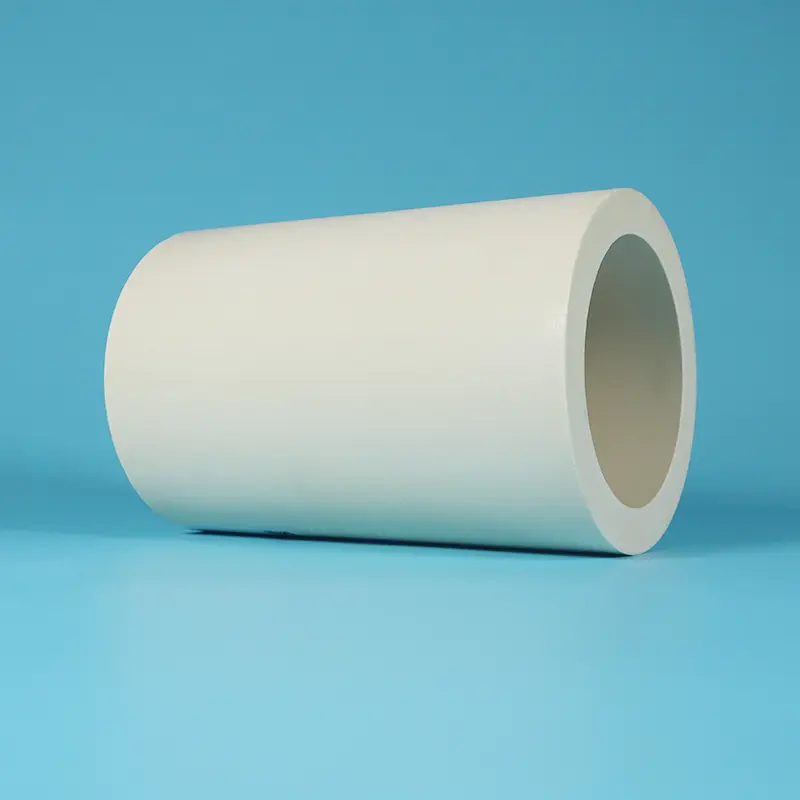

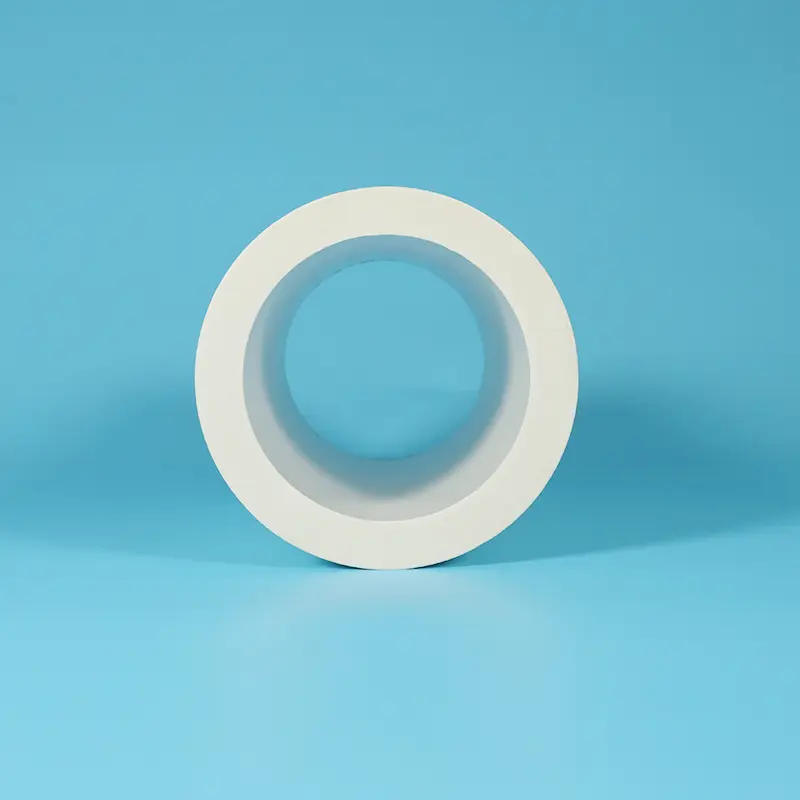

Feadán Ilchodach PTFE Línte PEEK

Is feadán PTFE é feadán ilchodach PTFE atá líneáilte le PEEK mar an maitrís seachtrach le línéar PEEK (Polyether Ether Ketone) atá nasctha leis an mballa istigh. Mar mhonarcha gairmiúil sa tSín, is féidir le Taifno an táirge seo a thairiscint.

Is plaisteach innealtóireachta teirmeaplaisteacha leathchriostalach é PEEK le teocht trasdula gloine de 143 ° C, leáphointe 343 ° C, agus teocht seirbhíse leanúnach suas le 250 ° C. Tairgeann sé friotaíocht hidrealú eisceachtúil (seasamhann sé le gal ardbhrú 300 °C), friotaíocht ceimiceach (intuaslagtha in aigéad sulfarach tiubhaithe amháin), friotaíocht caitheamh den scoth, agus comhéifeacht frithchuimilte an-íseal.

Déanann an línéar PEEK teagmháil dhíreach leis na meáin iompair, ag soláthar friotaíocht caitheamh agus feidhmiúlacht íseal-fhrithchuimilte; sciathaíonn an ciseal seachtrach PTFE i gcoinne an chomhshaoil ​​​​cheimiceach sheachtrach, ag tairiscint cosaint creimeadh iomlán.

Sonraíocht: Dlús iomlán 2.0-2.2 g/cm³, cruas línéar PEEK Cladach D 85-90, teocht seirbhíse leanúnach -100 ° C go + 250 ° C, comhéifeacht frithchuimilte PEEK 0.15-0.35 (féin-bhealaithe), seasann friotaíocht ceimiceach beagnach gach meán (seachas aigéad sulfarach tiubhaithe).

Conas a roghnú:

Tube Líonta PTFE PPL → Ábhar modhnaithe aonchineálach, teocht ard + friotaíocht creimeadh + féin-lubrication

Feadán ilchodach PTFE le líneáil PEEK → Struchtúr ilchodach, ciseal istigh le haghaidh friotaíocht caitheamh agus cuimilte íseal + ciseal seachtrach le haghaidh friotaíocht ceimiceach

Riail roghnúcháin: Meáin ardchaitheamh nó frithchuimilte an-íseal taobh istigh den fheadán + nochtadh creimeadh ceimiceach lasmuigh den fheadán → Feadán ilchodach PTFE le líneáil PEEK

Dearadh Struchtúr Ilchodach

Líneáil PEEK

Ciseal Teagmhála Sreabhán Ardacmhainne atá Frithsheasmhach in aghaidh Caitheamh, Frithchuimilte Íseal

Is plaisteach innealtóireachta teirmeaplaisteach leathchriostalach é PEEK (Polyether Ether Ketone) a bhfuil cáil air as a mheascán eisceachtúil maoine:

① Comhéifeacht Frithchuimilte Fíor-Íseal

Comhéifeacht frithchuimilte chomh híseal le 0.15-0.35 (faoi choinníollacha féin-bhealaithe)

Sármhaith leis an gcuid is mó de phlaistigh innealtóireachta, ag druidim le feidhmíocht lubrication PTFE

Ideal le haghaidh aistriú sreabhach ardluais, ard-lomadh, laghdaítear titim brú agus caillteanas fuinnimh

② Friotaíocht Caith den scoth

Tá friotaíocht caithimh i bhfad níos fearr ná PTFE agus PPL

Coinníonn sé friotaíocht caitheamh eisceachtúil fiú i meáin ardluais ina bhfuil cáithníní soladacha

Síneann sé go suntasach saol seirbhíse an fheadáin, laghdaítear sceitheadh ​​caitheamh de bharr creimeadh cáithníní

③ Cumas Luchtaithe Ard

Neart teanntachta 90-100 MPa (i bhfad níos mó ná 20-30 MPa PTFE)

Neart flexural 165 MPa, modúl flexural 4.1 GPa

Seasann sé le tionchar sreabhach ardbhrú gan dífhoirmiú, oiriúnach do chórais aistrithe hiodrálacha agus sreabhán ardbhrú

④ Friotaíocht Ardteochta den scoth

Teocht trasdula gloine 143°C

Leáphointe 343°C

Teocht seirbhíse leanúnach suas le 250 ° C (inchomparáide le 260 ° C PTFE)

Friotaíocht hidrealú eisceachtúil, seasann sé 300 ° C gaile ardbhrú gan díghrádú

⑤ Friotaíocht Cheimiceach den Scoth

Intuaslagtha in aigéad sulfarach tiubhaithe amháin

Resists aigéid láidre (aigéad sulfarach caol, aigéad hidreaclórach, aigéad nítreach), alcailí láidir, tuaslagóirí orgánacha, olaí, agus hidreacarbóin

In éineacht le cosaint creimeadh ciseal seachtrach PTFE, cosaint dé-bhac

Ciseal Amuigh PTFE

Bacainn Cheimiceach agus Ciseal Frithbhata

Soláthraíonn ciseal seachtrach PTFE:

Friotaíocht creimeadh ceimiceach uachtarach: pH 0-14, seasann sé beagnach gach ceimiceán

Airíonna neamh-bata: cosc ​​ar greamaitheacht éillithe seachtracha, éasca le glanadh

Insliú leictreach: airíonna tréleictreach den scoth

Cosnaíonn an línéar PEEK ó ionsaí ceimiceacha seachtracha

Tionchar sineirgisteacha an Struchtúr Ilchodaigh

Sáraíonn an struchtúr ilchodach "láidir taobh istigh, frithsheasmhach lasmuigh" seo teorainneacha feidhmíochta ábhar aonair:

Feadán PTFE cumas brú neamhleor → Soláthraíonn línéar PEEK neart struchtúrach

Feadán PEEK friotaíocht ceimiceach inferior le PTFE → Soláthraíonn ciseal seachtrach PTFE aonrú creimeadh

Balla istigh na Maighdine PTFE atá i mbaol creimeadh na gcáithníní → Cosnaíonn línéar PEEK caitheamh agus creimeadh

Sonraíochtaí Teicniúla

Feidhmíocht Foriomlán Feadáin

Feidhmíocht Liner PEEK

Feidhmíocht Sraithe Amuigh PTFE

Nóta: Is sonraí saotharlainne tipiciúla iad na luachanna thuas. Féadfaidh an fheidhmíocht iarbhír a bheith éagsúil ag brath ar chóimheas tiús línéadaigh, próiseas ilchodach, agus coinníollacha iarratais. Tá cóimheasa tiús línéar saincheaptha ar fáil ar iarratas.

Foirmeacha ar Fáil

Cén Fáth Roghnaigh Tube Ilchodach PTFE PEEK-Línithe?

1. Frithchuimilt Balla Istigh thar a bheith Íseal

Tá comhéifeacht frithchuimilte línéar PEEK chomh híseal le 0.15-0.35 (féin-bhealaithe), i bhfad níos ísle ná ballaí istigh an fheadáin miotail. Nuair a bhíonn meán ard-slaodachta nó ard-treoluas á iompar, laghdaítear titim brú go suntasach, agus laghdaítear tomhaltas fuinnimh an chaidéil. Ideal le haghaidh aistriú sreabhán fad-achair agus píopaí ceimiceacha fíneáil.

2. Friotaíocht Caith Balla Istigh Ultra-Ard

Agus meáin scríobach á iompar ina bhfuil cáithníní soladacha, sciodar, catalaíoch, agus ábhair den chineál céanna, déantar ballaí istigh feadán PTFE maighdean a chaitheamh go héasca trí chreimeadh, rud a fhágann go bhfuil sceitheadh ​​agus athsholáthar go minic. Tá friotaíocht caitheamh línéar PEEK i bhfad níos fearr ná PTFE, ag leathnú go mór shaol seirbhíse an fheadáin agus ag laghdú minicíocht cothabhála agus athsholáthair.

3. Soláthraíonn Ciseal Seachtrach PTFE Cosaint Cheimiceach Críochnaithe

Seasann an ciseal seachtrach PTFE aigéid láidre, alcailí láidir, agus tuaslagóirí orgánacha, clúdach iomlán pH 0-14. Fiú nuair a bhíonn an taobh amuigh feadán nochta do thimpeallachtaí ceimiceacha creimneach (cosúil le ceo aigéadach nó splancscáileán ceimiceach), soláthraíonn an ciseal seachtrach PTFE cosaint éifeachtach, ag sciath an línéar PEEK ó ionsaí seachtrach.

Cuireann sé cosc ​​freisin ar eisíontais sheachtracha ó na meáin inmheánacha a thréscaoileadh agus a éilliú.

4. Feidhmíocht Frith-tréscaoilte

Cuireann PEEK airíonna frith-tréscaoilte den scoth ar fáil, rud a chuireann bac ar thréscaoilteacht gáis agus leachta go héifeachtach. In éineacht le tréscaoilteacht íseal an chiseal seachtrach PTFE, tá feidhmíocht frith-thréscaoilteachta foriomlán an fheadáin ilchodaigh níos mó ná feidhmíocht feadáin PTFE maighdeana. Ideal do mheáin ard-íonachta, ceimiceáin so-ghalaithe, agus aistriú gáis.

5. Cobhsaíocht Ard-Teocht agus Ard-Brú

Seasann an línéar PEEK 250 ° C teocht seirbhíse leanúnach agus tionchair ardbhrú, agus láimhseálann an ciseal seachtrach PTFE 260 ° C. Téann an feadán ilchodach i gcoinne dífhoirmithe, dí-éillithe agus feannadh faoi choinníollacha ardteochta agus ardbhrú, rud a sháraíonn i bhfad na teorainneacha creep agus brú a bhaineann le feadáin PTFE maighdeana.

6. Dromchla Istigh Smooth

Seasann dromchla réidh an línéara PEEK greamaitheacht meáin, ag feabhsú éifeachtúlacht CIP (Glan-i-hÁit) agus SIP (Seiriliú san Áit).

Oiriúnach do thionscail cógaisíochta, bia, ceimiceacha ard-íonachta, agus tionscail eile a bhfuil riachtanais glaineachta déine acu.

Feadán Ilchodach PTFE Línte PEEK vs. Feadáin Eile Bunaithe PTFE

Rialacha mear-roghnaithe:

Meáin lán-ualaithe cáithníní nó ardluais taobh istigh + creimeadh ceimiceach lasmuigh + balla istigh íseal-fhrithchuimilte ag teastáil → Feadán Ilchodach PTFE Línithe PEEK

Meáin saor ó cháithníní taobh istigh + friotaíocht creimeadh amháin → Feadán PTFE Maighdean (costas níos ísle)

Rónta/imthacaí (ní feadáin) + teocht ard + creimeadh → Feadán Líonta PPL

Rónta meicniúla (ní feadáin) + ualach trom + gan creimeadh → Cré-umha + Tube Líonta MoS₂

Feidhmchláir

Comhoiriúnacht Cheimiceach

Comhoiriúnacht Cheimiceach PEEK Liner

Comhoiriúnacht Cheimiceach Sraith Amuigh PTFE

Conclúid Iomlán

Clúdaíonn comhoiriúnacht cheimiceach feadáin ilchodacha PTFE atá líneáilte le PEEK formhór mór na meán tionsclaíoch. Is é an t-aon eisceacht shuntasach ná aigéad sulfarach tiubhaithe (níl PEEK resistant), má tá gá le haistriú aigéad sulfarach tiubhaithe, breithnigh feadáin PTFE maighdean nó feadáin líonta PPL.

Maidir le timpeallachtaí seachtracha, seasann ciseal seachtrach PTFE beagnach gach creimeadh ceimiceach, rud a ligeann don fheadán ilchodach a chur go díreach faoin talamh nó a bheith faoi lé timpeallachtaí splancaireachta ceimiceacha.

Dearbhú Cáilíochta

Roisíní 100% Maighdean PTFE agus PEEK:gan aon ábhar athchúrsáilte, gan aon regrind

Líneáil PEEK Ardchaighdeáin:amhábhair PEEK ardghrád allmhairithe nó intíre atá ar fáil

Ardphróiseas Comhdhéanta:nasc láidir idir línéar agus ciseal seachtrach - gan aon delamination, gan feannadh

Tiús Líneála Inoiriúnaithe:oiriúnaithe do riachtanais brú, chaitheamh agus costais

Inrianaitheacht Iomlán:teastais ábhartha ar fáil ach iad a iarraidh

Rialú Toiseach Beachtais:cinntíonn lamháltais daingean ID/OD comhoiriúnacht suiteála

Am Luaidhe:méideanna caighdeánacha i stoc (48-72 uair an chloig); méideanna saincheaptha 7-15 lá

CCanna

C: Cad é an difríocht idir feadán ilchodach PTFE le líneáil PEEK agus feadán PTFE líonta PPL? Cén ceann ba cheart dom a roghnú?

A: Is iad na príomhdhifríochtaí ná foirm an táirge agus an cás iarratais.

Rialacha mear-roghnaithe:

Meáin lán-cháithníneacha, sciodar, sreabhán ardluais a iompar trí phíobáil → Feadán Ilchodach Línithe PEEK

Rónta comhla, fáinní loine, fáinní treorach (gan píopaí) → Tube Líonta PPL (cumas teocht níos airde)

Caitheamh thar a bheith ard taobh istigh den fheadán + creimeadh ceimiceach taobh amuigh → PEEK Lined Ilchodach Tube

Bun líne: Tá feadán ilchodach línéadaigh PEEK deartha le haghaidh "píobáin", ag tabhairt aghaidh go sonrach ar shaincheisteanna caitheamh agus cuimilte balla istigh in aistriú sreabhach.

Tá feadán líonta PPL deartha le haghaidh "rónta", ag tabhairt aghaidh go sonrach ar iarratais ardteochta + séalaithe creimneach agus féin-bhealaithe.

C: Cén brú is féidir le feadán ilchodach PTFE líneáilte PEEK a sheasamh? An ndéanfaidh sé delaminate nó craiceann?

A: Braitheann cumas brú feadáin ilchodacha PTFE línéadaigh PEEK ar thiús an línéadaigh agus ar cháilíocht an phróisis ilchodach.

Sonraíochtaí caighdeánacha: Seasamh aistriú sreabhach meánach go ard-bhrú (brú beacht ag brath ar trastomhas, tiús bhalla, agus tiús línéar, déan teagmháil linn le do paraiméadair oibriúcháin le haghaidh meastóireachta)

Dearadh frith-mhillte: Bainimid úsáid as próisis ilchodacha speisialaithe a chruthaíonn nascadh ceimiceach agus comhghlasáil meicniúil ag an gcomhéadan PEEK / PTFE, tá neart bannaí i bhfad níos mó ná gnáth-lannú fisiceach

Meaitseáil leathnú teirmeach: Tá comhéifeachtaí leathnaithe teirmeacha inchomparáide ag PEEK agus PTFE (PEEK ~ 4.7 × 10⁻ ⁵ / ° C, PTFE ~ 10-12 × 10⁻⁵ / ° C), ag íoslaghdú an riosca delamination ó leathnú teirmeach difreálach thar an raon teochta

Raon oibriúcháin molta: Gan dílamadh nó feannadh faoi ghnáthchoinníollacha laistigh de -100°C go +250°C seirbhís leanúnach

Moladh: I gcás coinníollacha rothaíochta teirmeach ard-bhrú nó tromchúiseacha, cuir paraiméadair mhionsonraithe ar fáil, is féidir lenár bhfoireann meastóireachtaí saincheaptha agus leas iomlán a bhaint as próisis.

C: Cé chomh tiubh is féidir an línéar PEEK a bheith? An bhfuil línéar tiubh i gcónaí níos fearr?

A: Is gnách go mbíonn tiús línéar PEEK idir 0.5-3.0mm. Braitheann an tiús is fearr ar na fachtóirí seo a leanas:

Fealsúnacht dearadh: Níl an feadán ilchodach "an thicker, is amhlaidh is fearr." Méadaíonn tiús iomarcach línéar rigidity balla, laghdaítear solúbthacht, agus ardaíonn sé costais (tá PEEK i bhfad níos costasaí ná PTFE).

Tá sé mar aidhm ag an struchtúr ilchodach "teaglaim is fearr d'airíonna ábhair laistigh agus lasmuigh", ní gá don línéar ach friotaíocht caitheamh agus riachtanais íseal-fhrithchuimilte a shásamh, agus soláthraíonn an ciseal seachtrach tacaíocht struchtúrach agus cosaint cheimiceach.

Fachtóirí a chinnfidh tiús:

Scríobach meán (tiúchan na gcáithníní, treoluas sreafa)

Brú oibriúcháin an chórais

Trastomhas feadán

Riachtanais teochta

Moladh: Do choinníollacha oibriúcháin sonracha a sholáthar (cineál meáin, ábhar na gcáithníní, treoluas sreafa, brú, teocht), molfaidh ár bhfoireann an réiteach tiús línéar is fearr chun freastal ar riachtanais feidhmíochta agus muid ag cabhrú le costais rialaithe.

C: Cad é comhéifeacht frithchuimilte bhalla istigh an fheadáin ilchodach atá líneáilte le PEEK? Cé mhéad titim brú is féidir é a laghdú?

A: Tá comhéifeacht frithchuimilte de 0.15-0.35 ag an línéar PEEK (faoi choinníollacha féin-bhealaithe).

Comparáid titim brú (meastachán innealtóireachta):

Ag an trastomhas céanna agus an treoluas sreafa, tá comhéifeacht friotaíochta frithchuimilte línéar PEEK i bhfad níos ísle ná feadáin cruach dhosmálta agus cruach carbóin (tá comhéifeacht frithchuimilte cruach thart ar 0.5-0.8)

I gcomparáid le feadáin PTFE maighdean (comhéifeacht frithchuimilte 0.04-0.10), tá comhéifeacht frithchuimilte beagán níos airde ag línéar PEEK, ach tá buntáiste PEEK i friotaíocht caitheamh agus cumas brú, in aistriú meán ard-chaitheamh, forbraíonn ballaí feadán PTFE go tapa grooves ó chreimeadh, méaduithe garbh an dromchla go mór, agus ardaíonn an titim brú iarbhír go tapa. Coinníonn línéar PEEK dromchla réidh fadtéarmach, ag soláthar titim brú níos cobhsaí agus níos ísle thar an saolré iomlán

Moladh: I gcás iarratais aistrithe fad-achair nó ardluais, tá buntáiste fadtéarmach titim brú an línéara PEEK suntasach go háirithe — costais fuinnimh pumpála a laghdú go suntasach.

C: An féidir feadáin ilchodacha PEEK-lined a úsáid le haghaidh aistriú aigéad sulfarach tiubhaithe?

A: ❌ Níl.

Níl PEEK intuaslagtha ach amháin in aigéad sulfarach tiubhaithe, déanfaidh sé a dhíscaoileadh go tapa agus a theipeann i dtimpeallachtaí aigéad sulfarach tiubhaithe. Cé go seasann an ciseal seachtrach PTFE aigéad sulfarach tiubhaithe, téann an línéar PEEK i dteagmháil go díreach leis na meáin agus ní féidir leis creimeadh aigéad sulfarach tiubhaithe a sheasamh.

Roghanna eile:

Aistriú aigéad sulfarach tiubhaithe → Roghnaigh Feadán PTFE na Maighdean (coimhdíonn PTFE maighdean aigéad sulfarach tiubhaithe)

Nó roghnaigh PPL Tube PTFE Líonta (idir PPL agus PTFE in aghaidh aigéad sulfarach tiubhaithe)

Meáin eile:Seachas aigéad sulfarach tiubhaithe, seasann línéar PEEK aigéad sulfarach caol, aigéad hidreaclórach, aigéad nítreach, alcailí láidir, tuaslagóirí orgánacha, olaí, hidreacarbóin, gal ardteochta, agus níos mó.

C: Cad iad na príomhtheorainneacha a bhaineann le feadáin ilchodacha PTFE línéadaigh PEEK?

A:

Teorainn teochta: Seirbhís leanúnach 250°C, níos ísle ná 260°C feadáin líonta PPL. Le haghaidh riachtanais teochta níos airde, breithnigh feadán líonta PPL

Neamh-chomhoiriúnacht aigéad sulfarach tiubhaithe: Tuaslagann PEEK in aigéad sulfarach tiubhaithe, le haghaidh aistriú aigéad sulfarach tiubhaithe, roghnaigh feadán PTFE maighdean nó feadán líonta PPL

Costas: Tá amhábhar PEEK costasach, rud a fhágann go bhfuil feadáin ilchodacha níos costasaí ná feadáin PTFE maighdean agus feadáin líonta PPL.

Mar sin féin, in iarratais ard-chaitheamh + ard-chreimeadh éilitheach, seachadann an saol seirbhíse i bhfad níos faide i gcomparáid le feadáin PTFE maighdean costas iomlán úinéireachta i bhfad níos ísle (TCO).

Comhéifeacht frithchuimilte beagán níos airde ná PTFE: I gcás feidhmeanna frithchuimilte ultra-íseal (cosúil le feadánra ionstraim bheachtais) gan aon chaitheamh, d'fhéadfadh feadáin PTFE maighdeana a bheith níos oiriúnaí

Riail Chinnidh Thapa:

An riachtanas is gá friotaíocht caitheamh + cuimilte íseal + friotaíocht creimeadh do phíopaí aistrithe sreabhán → Is é feadán ilchodach líneáilte PEEK an réiteach is fearr.

Tá rónta statacha nó píopaí neamhchaitheamh → feadáin PTFE maighdean níos éifeachtaí ó thaobh costais.

Teocht ultra-ard (> 250 ° C) + feidhmeanna creimthe → Tá feadán líonta PPL níos oiriúnaí.
